Pinça de Medição FNIRSI LCR-ST2 Plus
SKU#: ME004-0001| Especificações | |
|---|---|
| Atualização de Firmware | Suportada via conexão USB-C |
| Conectividade | USB Tipo C |

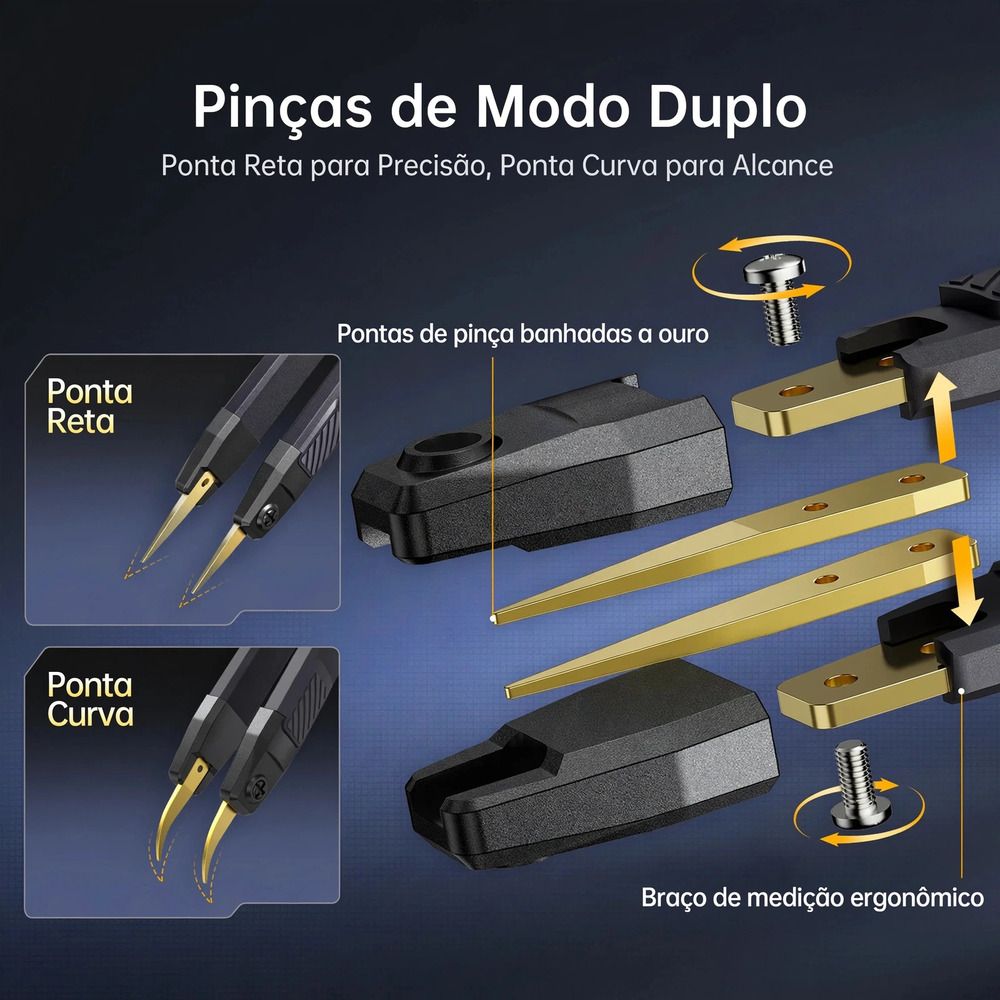

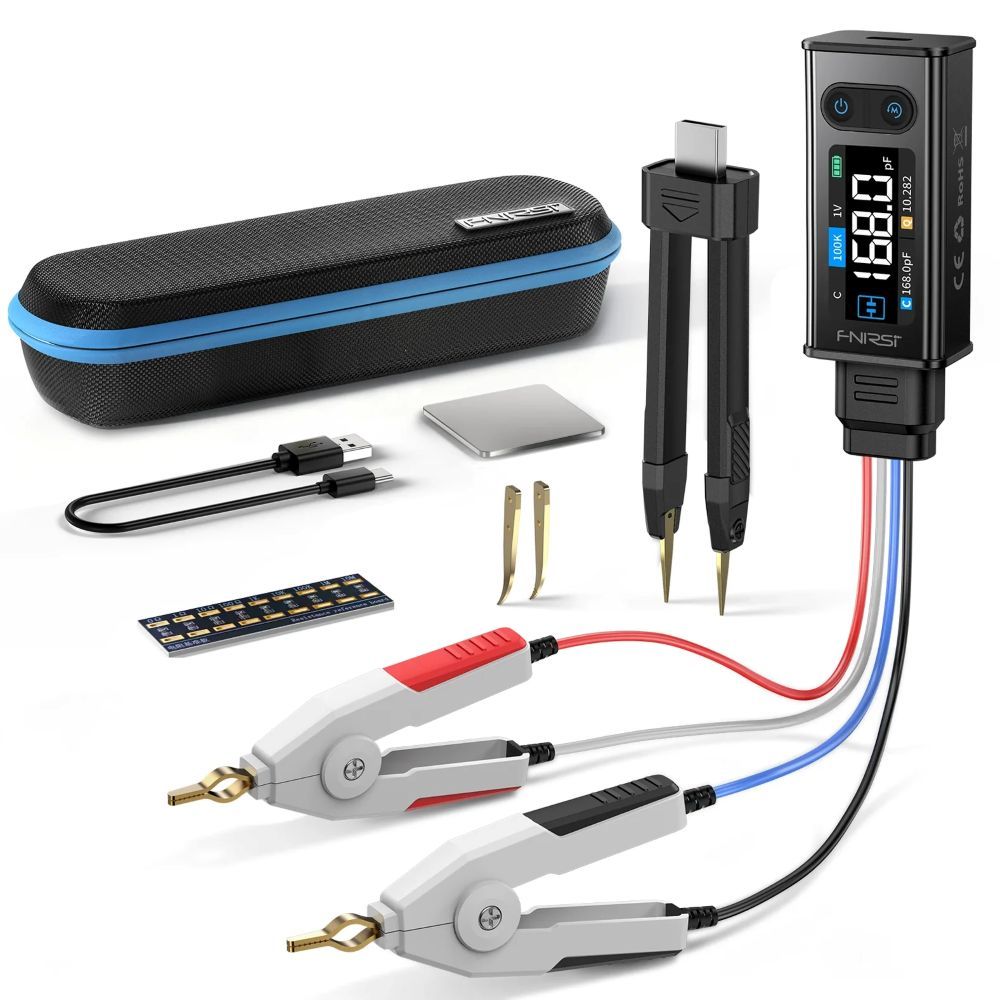

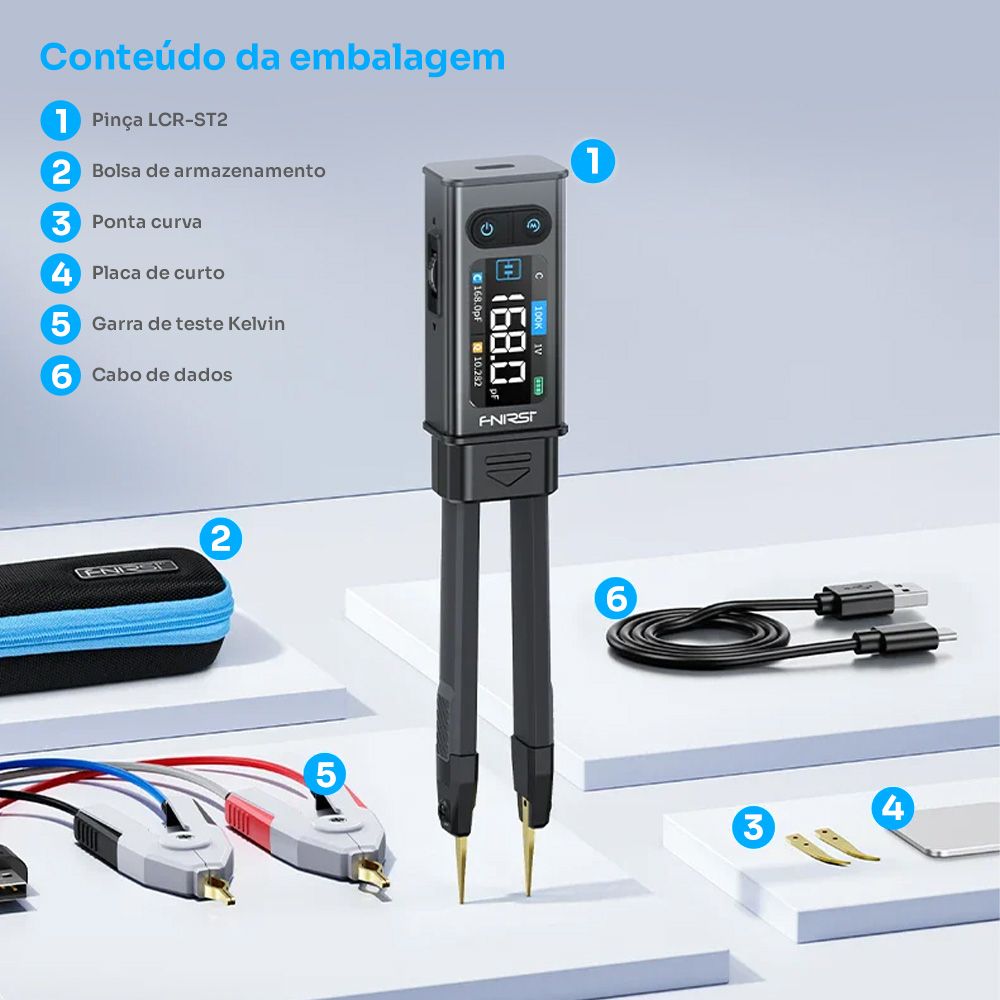

| Conteúdo da Embalagem | 1x Pinça LCR-ST2, 1x Bolsa de Armazenamento, 1x Ponta Curvada, 1x Placa de Curto, 1x Clip de Teste Kelvin, 1x Cabo de Dados |
9% OFF
ou até 10x de R$ 55,54
certificado SSL
no mesmo dia *
no Boleto ou Pix.
no cartão.
de garantia.
Especificações Técnicas
| Atualização de Firmware | Suportada via conexão USB-C | |
| Conectividade | USB Tipo C | |
| Conteúdo da Embalagem | 1x Pinça LCR-ST2, 1x Bolsa de Armazenamento, 1x Ponta Curvada, 1x Placa de Curto, 1x Clip de Teste Kelvin, 1x Cabo de Dados | |
| Desligar Automático | Sim (Nunca, 5 min, 15 min ou 30 min) | |
| Diodo Regulador de Voltagem | Medição suportada na faixa de ±30V | |
| Diodo | Tensão de condução (Forward Voltage) ≤ 0.7V | |
| Exibição dos Parâmetros | Resistência (R), Capacitância (C), Indutância (L) e Impedância (Z). | |
| Faixa de Capacitância | 1mF - 22mF, 1μF - 1mF, 1nF - 1μF, 1pF - 1nF | |
| Faixa de Indutância | 1H - 10H, 1mH - 1H, 10μH - 1mH, 1μH - 10μH | |
| Faixa de Resistência | 1MΩ - 10MΩ, 1KΩ - 1MΩ, 1Ω - 1KΩ, 10mΩ - 1Ω | |
| Fonte de Alimentação | Bateria de Lítio 300mAh | |
| Intervalo de Indutância | 1H - 10H, 1mH - 1H, 10µH - 1mH, 1µH - 10µH | |
| Interface de Carregamento | USB Tipo-C | |
| Medição com Reconhecimento Automático | Resistor (R), Capacitor (C) ou Indutor (L) | |
| Marca do Produto | FNIRSI | |
| Intervalo de Resistência | 1MΩ - 10MΩ, 1kΩ - 1MΩ, 1Ω - 1kΩ , 10mΩ - 1Ω | |
| Tamanho da tela | Tela HD Colorida 1.47" | |
| Tipo da Tela | IPS | |
| Modelo | LCR-ST2 | |
| Temperatura de Operação | 0°C a 50°C (≤75% RH) | |
| Teste de Frequência | 100Hz, 120Hz, 1KHz, 10KHz, 100KHz | |
| Teste de Nível | 0.1V, 0.3V, 0.6V, 1V | |
| Histórico de Registro | Função de Memória (Record/Data Logging) |
Descrição do Produto
Pinça de Medição FNIRSI LCR-ST2 Plus
A FNIRSI LCR-ST2 PLUS é uma ponte LCR tipo pinça desenvolvida para medições rápidas e precisas de componentes eletrônicos SMD. Compacta, portátil e altamente eficiente, permite medir resistência, capacitância, indutância, diodos, tensão de até ±30V e diversos parâmetros secundários, tornando-se uma ferramenta indispensável para técnicos, engenheiros e profissionais da manutenção eletrônica.
A versão Plus acompanha Clipe Kelvin, que possibilita medições por quatro terminais com maior precisão em componentes de baixa resistência. Com tela HD colorida de 1.47", bateria recarregável e funções inteligentes de análise, a LCR-ST2 Plus oferece praticidade tanto em bancada quanto em trabalhos de campo.
Principais Características:
- Medição Multifuncional: Realiza medições de resistência, capacitância, indutância, diodos e tensão, além de parâmetros como ESR, fator de dissipação (D), fator de qualidade (Q), reatância (X) e ângulo de fase (θ)

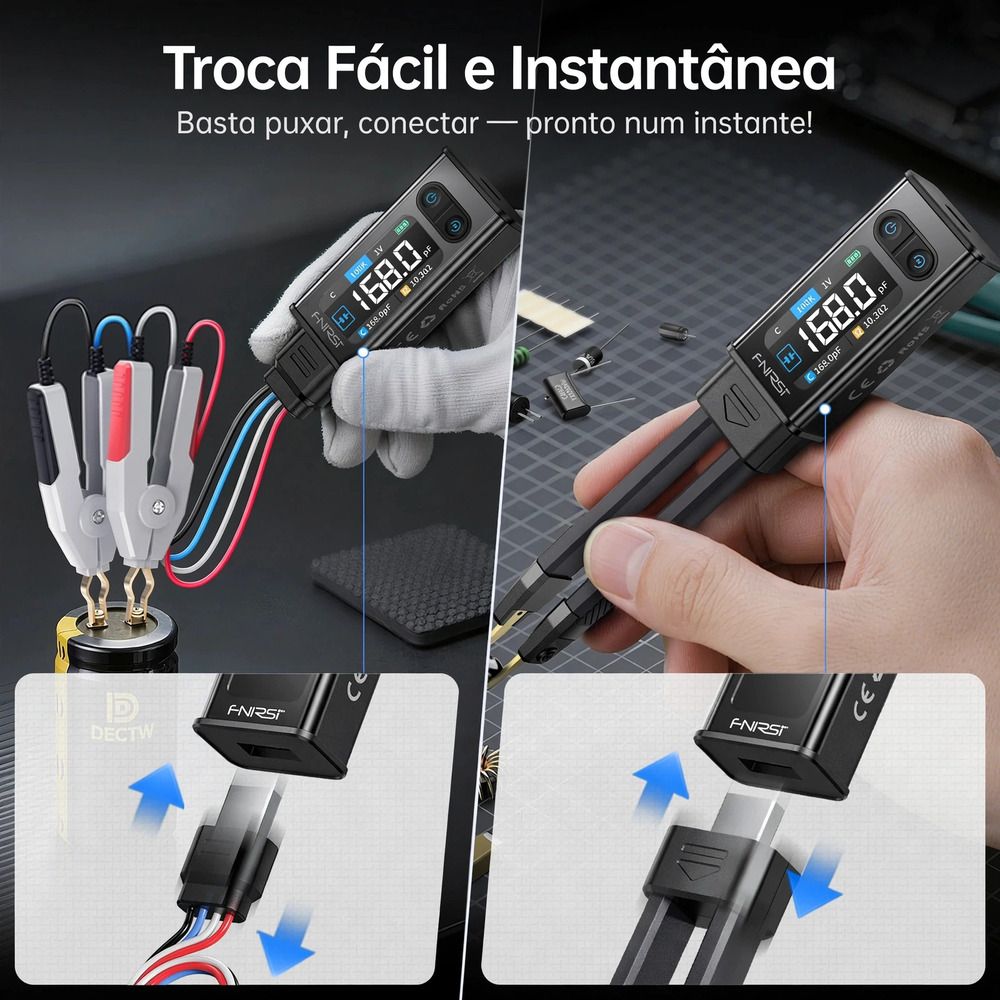

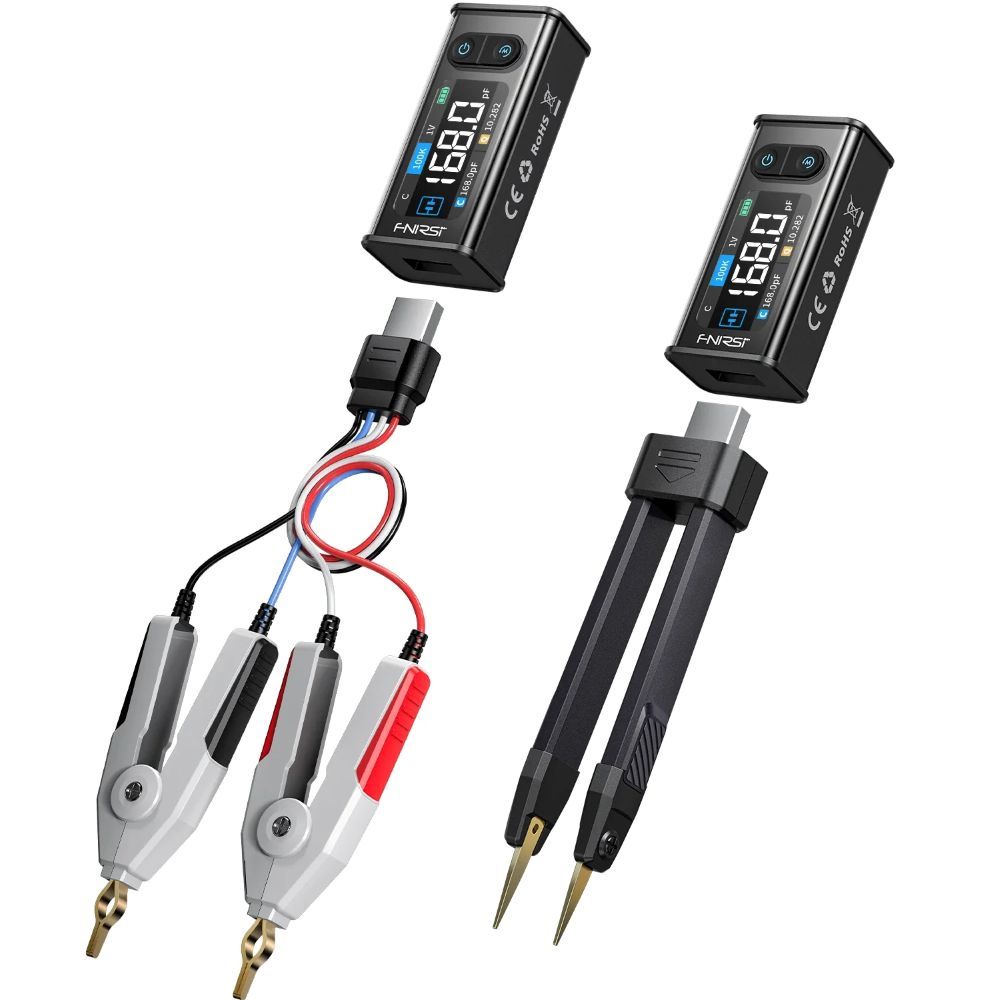

- Clipe Kelvin Incluso: A versão Plus permite conectar o adaptador com Clipe Kelvin para medições de alta precisão utilizando quatro terminais, reduzindo a influência da resistência dos cabos

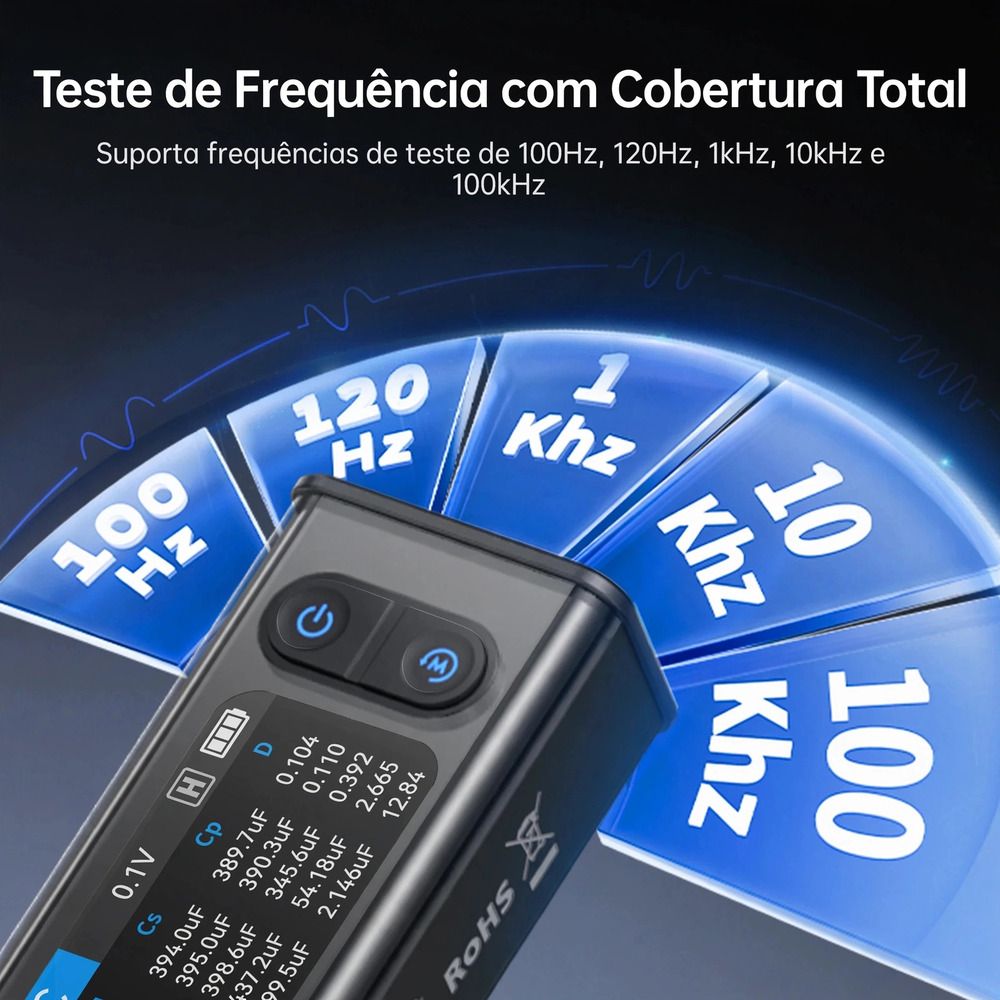

- Múltiplas Frequências de Teste: Trabalha com frequências de 100Hz, 120Hz, 1kHz, 10kHz e 100kHz para análises mais completas dos componentes
- Função Sweep: Realiza varreduras automáticas em diferentes frequências, obtendo rapidamente os parâmetros do componente em um único teste
- Triagem Inteligente (Sorting): Classifica automaticamente componentes conforme tolerâncias definidas, agilizando processos de inspeção e controle de qualidade

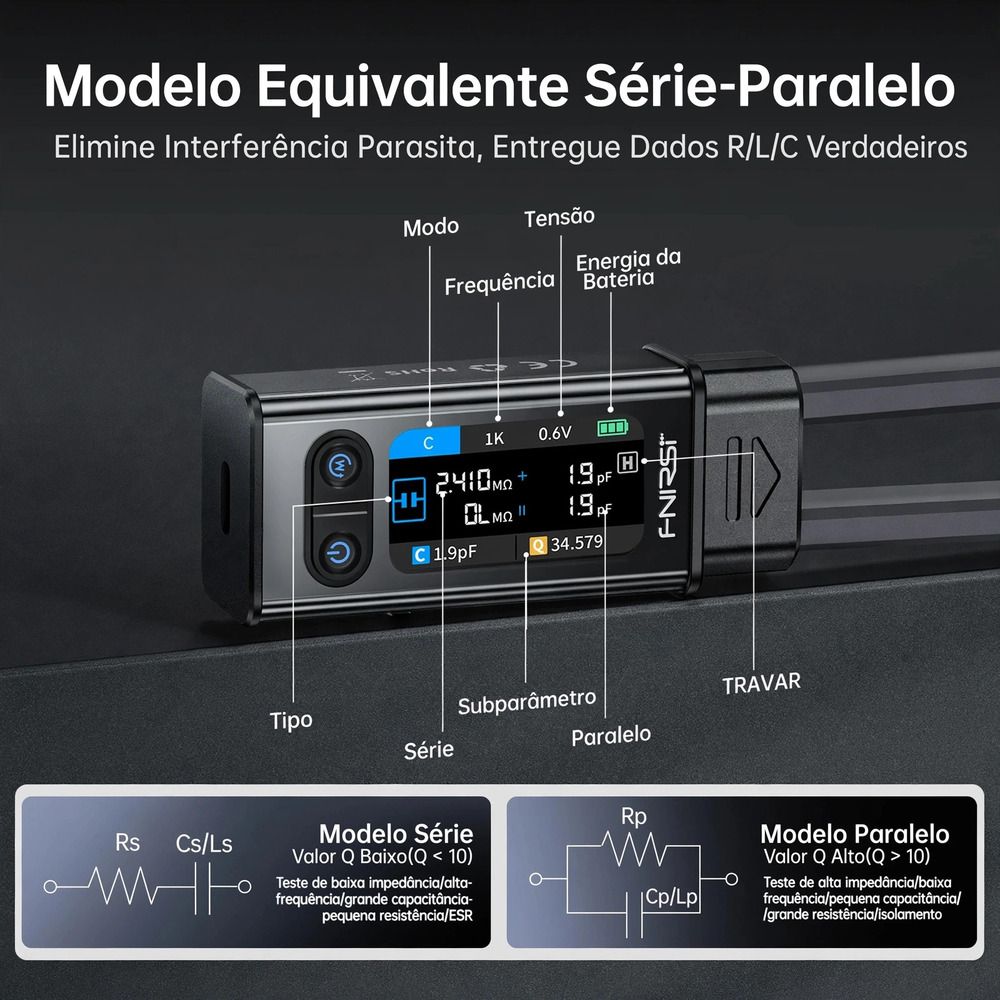

- Análise em Série e Paralelo: Exibe simultaneamente os parâmetros equivalentes dos circuitos em série e paralelo, facilitando diagnósticos e comparações

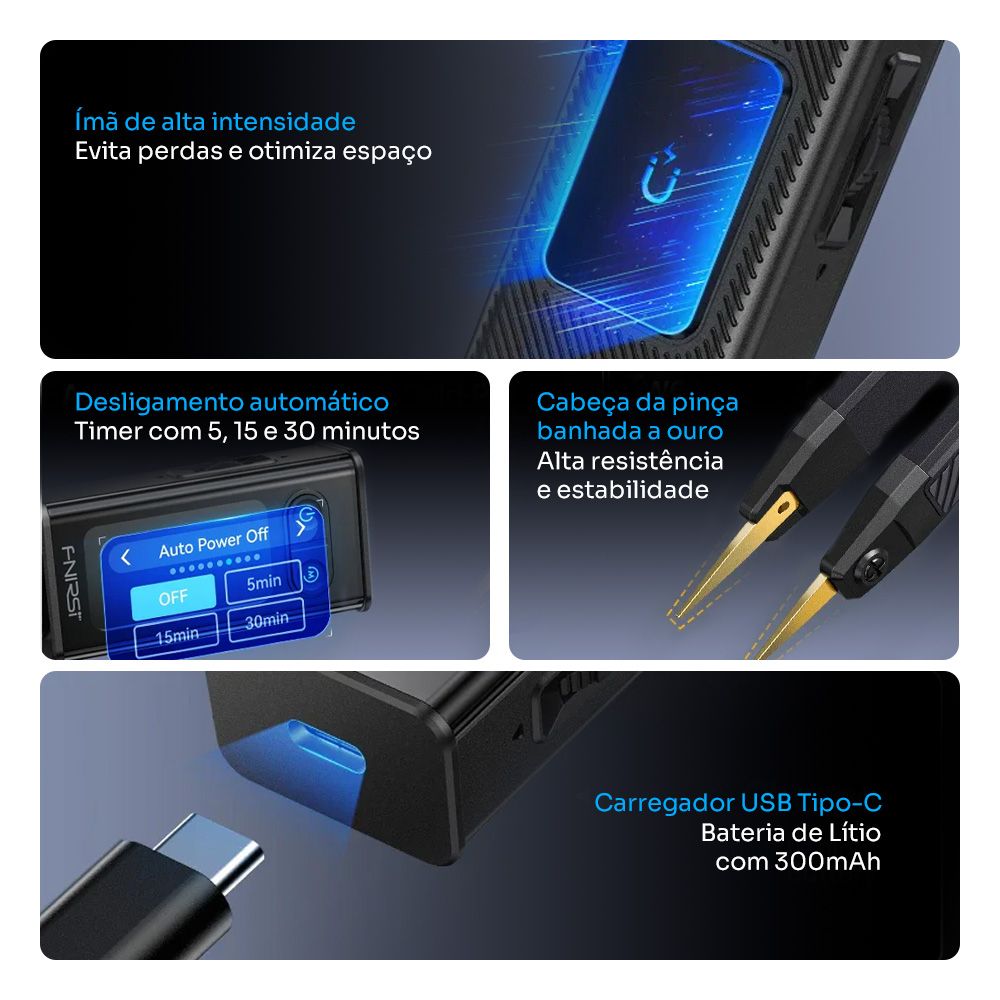

- Portátil e Recarregável: Possui bateria interna de lítio, carregamento USB-C, fixação magnética e design ergonômico ideal para uso em campo e bancada
Ideal para:
- Manutenção Eletrônica: Diagnóstico de componentes SMD diretamente em placas eletrônicas
- Assistência Técnica: Testes rápidos de capacitores, resistores, indutores e diodos durante reparos
- Laboratórios de Pesquisa e Desenvolvimento: Avaliação precisa de componentes eletrônicos em projetos e protótipos
- Controle de Qualidade: Triagem automática de lotes utilizando a função Sorting
- Engenharia de Campo: Equipamento leve e portátil para medições rápidas em ambientes externos
- Ensino e Hobby: Excelente ferramenta para estudantes e entusiastas da eletrônica que buscam praticidade e precisão
A Pinça LCR FNIRSI LCR-ST2 Plus reúne precisão, mobilidade e recursos avançados em um único equipamento, oferecendo uma solução completa para testes e medições de componentes eletrônicos com rapidez, confiabilidade e alto desempenho.
