Osciloscópio Hantek 6074BE Automotivo 70MHz 4 Canais
SKU#: OS036-00020 em 0 opiniões
Ver avaliações| Especificações | |
|---|---|
| Largura de banda | 70MHz |
| Conteúdo da Embalagem | 1x Osciloscópio 6074BE, 1x Cabo USB, 3x Cabos Jacaré, 1x Ponta de Prova Secundário, 1x Cabo Auto Teste BNC - Plug Banana, 5x Agulhas para Teste, 1x Par Garra Jacaré Grande, 1x Par Ponta para multímetro, 1x CD Instalação/Suporte, 1x Manual de Instrução |
| Voltagem máxima de entrada | 400V (Pico) |
Produto indisponível
Entre em contatoSite 100% seguro
certificado SSL
Entrega feita
no mesmo dia *
Desconto de 10%
no Boleto ou Pix.
Em até 10x
no cartão.
Até 3 anos
de garantia.
Especificações Técnicas
| Largura de banda | 70MHz | |
| Conteúdo da Embalagem | 1x Osciloscópio 6074BE, 1x Cabo USB, 3x Cabos Jacaré, 1x Ponta de Prova Secundário, 1x Cabo Auto Teste BNC - Plug Banana, 5x Agulhas para Teste, 1x Par Garra Jacaré Grande, 1x Par Ponta para multímetro, 1x CD Instalação/Suporte, 1x Manual de Instrução | |
| Voltagem máxima de entrada | 400V (Pico) | |
| Profundidade de memória | 64Kpts | |
| Funções de Mediação | FFT, Medições Automáticas de Tensão, Frequência, Período, Largura de Pulso | |
| Sensibilidade Vertical | 2mV/div a 10V/div | |
| Quantidade de Canais | 4 | |
| Conectividade Osciloscópio | USB, LAN | |
| Taxa de Amostragem | 1GS/s | |
| Tipo de alimentação | USB | |
| Marca do Produto | Hantek | |
| Resolução Vertical | 8Bits | |
| Modelo | 6074BE | |
| Modos trigger | Edge, Pulse, Video, Slope, Alternate | |
| Garantia | 3 meses de garantia contra defeitos de fabricação | |
| Com tela touch | Não | |
| Tipo de osciloscópio | Digital | |
| Intervalo de tempo base | 4nS/div a 1H/div |
Descrição do Produto

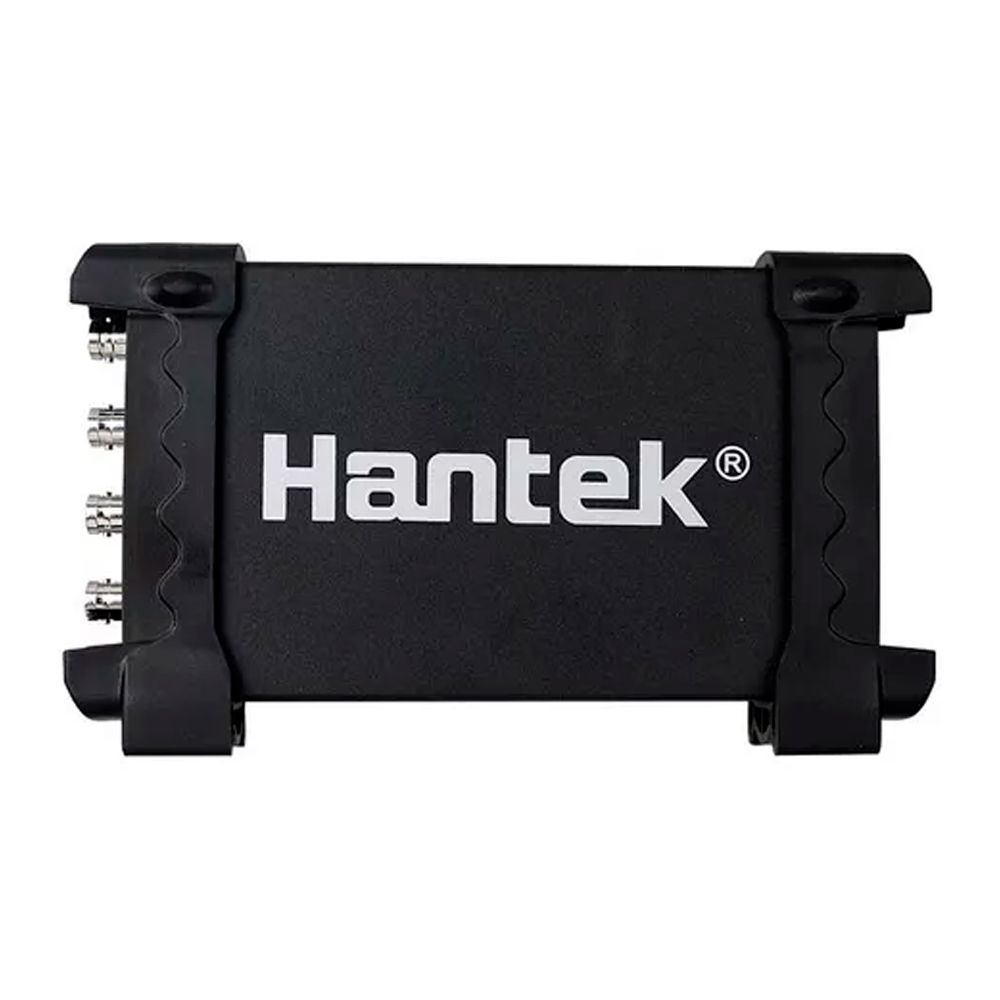

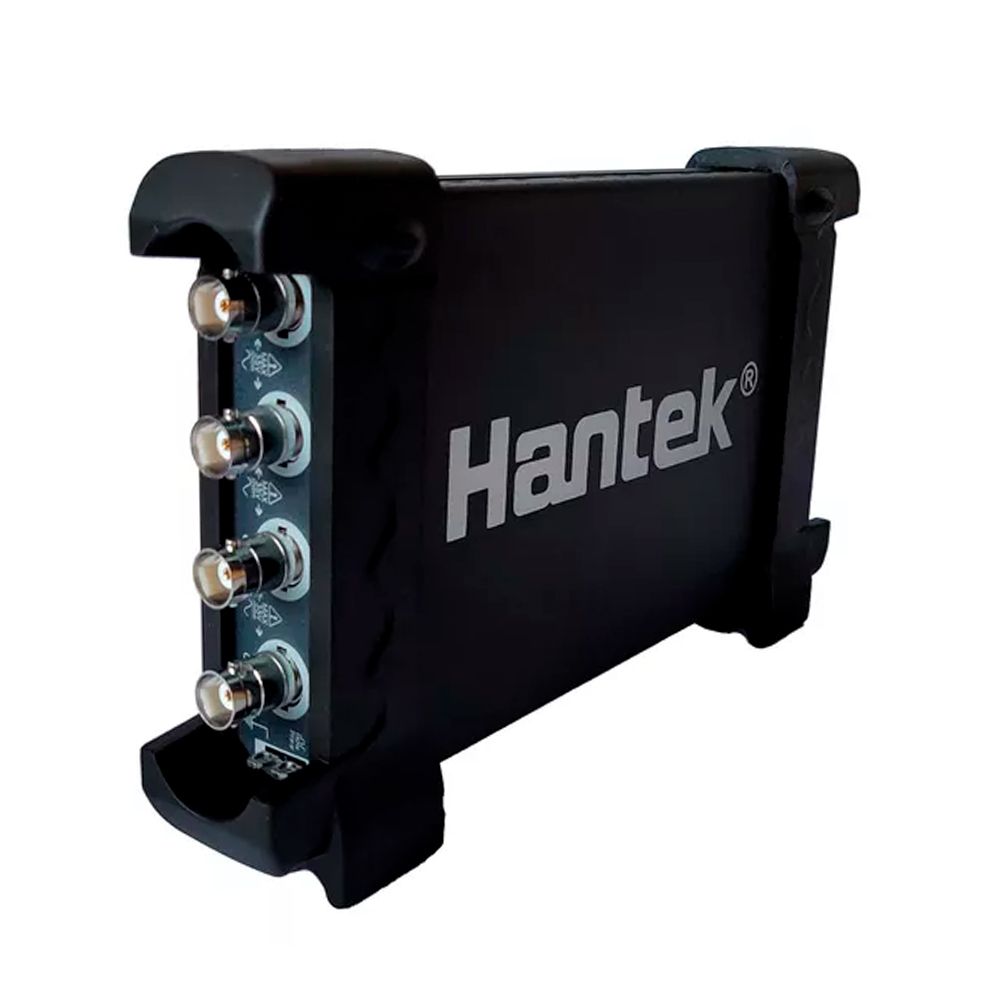

Osciloscópio Hantek 6074BE Automotivo 70MHz 4 Canais
O Osciloscópio Digital Hantek 6074BE é uma ferramenta poderosa e versátil, ideal para técnicos, engenheiros e estudantes que buscam alta precisão na análise de sinais. Com largura de banda de 70MHz, taxa de amostragem de até 1GS/s e 4 canais independentes, ele é perfeito para aplicações complexas em eletrônica digital e analógica.
Compacto e alimentado via USB, o Hantek 6074BE transforma qualquer computador em uma estação de análise completa, oferecendo portabilidade e praticidade. Amplamente utilizado em laboratórios, oficinas e atividades educacionais, é a solução ideal para diagnósticos de circuitos, testes de sistemas embarcados e análise de sinais de alta frequência.
Características Principais
- Largura de Banda: 70MHz, adequado para sinais de alta frequência
- Taxa de Amostragem: Até 1 para capturar transientes rápidos com alta resolução
- 4 Canais: Permite a análise simultânea de múltiplos sinais
- Conexão USB: Alimentação e comunicação diretamente com o computador
- Compacto e Portátil: Fácil de transportar e configurar em diferentes ambientes
- Software Intuitivo: Ferramentas integradas como FFT e medições automáticas para análise avançada
Aplicações Ideais
- Desenvolvimento e Teste de Circuitos: Ideal para projetos eletrônicos digitais e analógicos
- Diagnóstico de Sistemas: Análise de placas-mãe, sistemas embarcados e sinais de controle
- Ensino e Pesquisa: Amplamente utilizado em laboratórios educacionais e acadêmicos
- Reparos e Manutenção: Ferramenta essencial para técnicos de manutenção

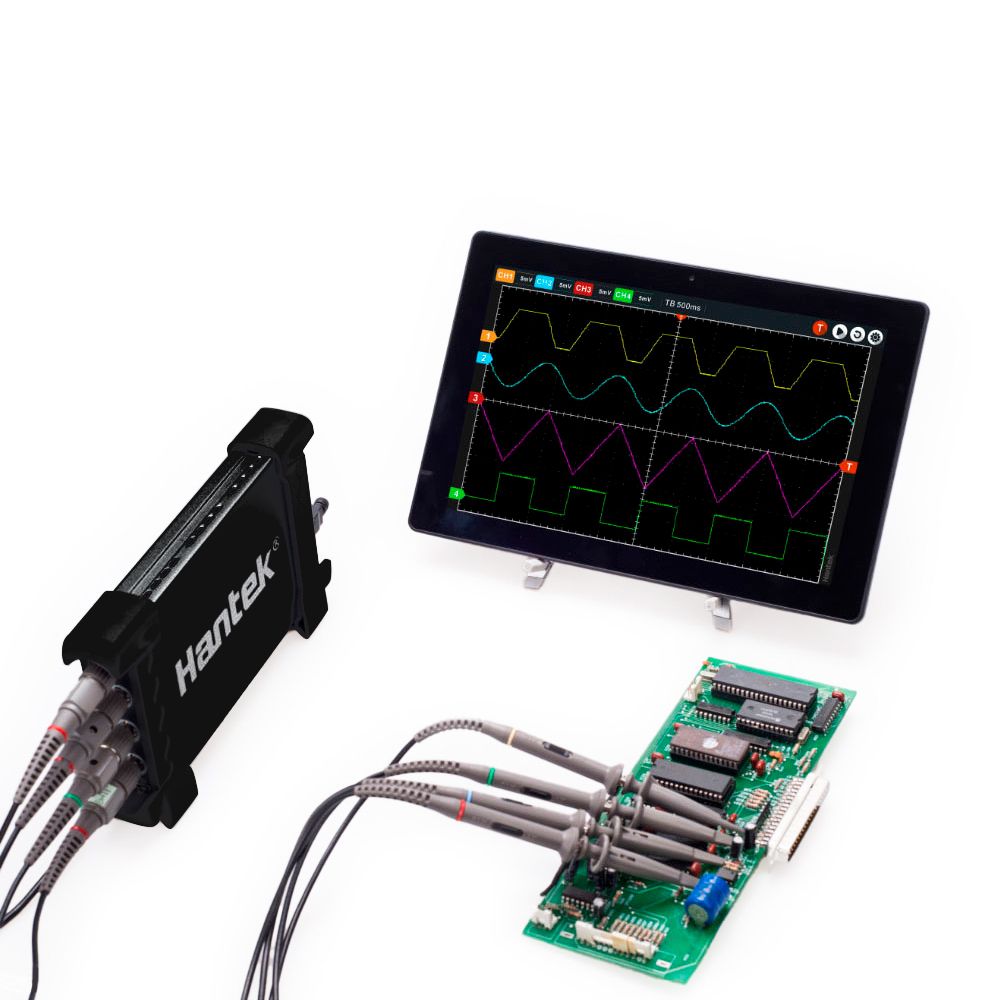

Modo de Uso
- Instalação do Software: Baixe o software oficial Hantek no site e instale no seu computador (compatível com Windows)
- Conexão ao Computador: Conecte o osciloscópio ao computador via USB para alimentação e comunicação
- Configuração: Ajuste os parâmetros no software, como escala vertical, tempo base e modos de trigger
- Conexão ao Circuito: Use as pontas de prova para conectar o dispositivo ao circuito, respeitando a tensão máxima suportada (400V)
- Análise:Visualize os sinais em tempo real e utilize ferramentas como FFT para análise detalhada
