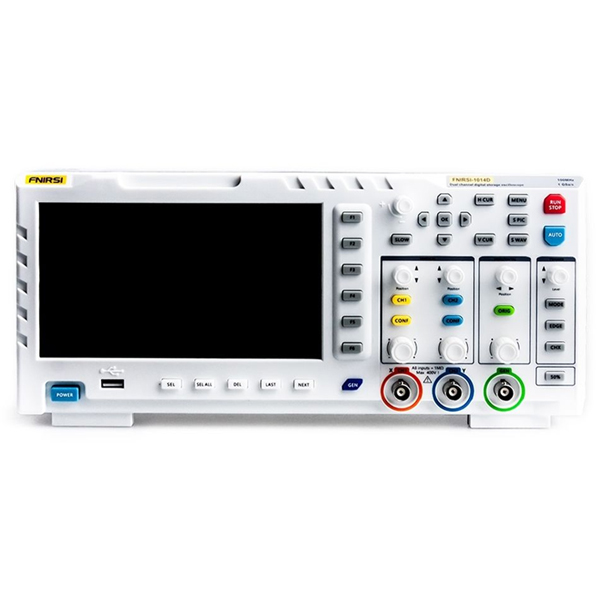

Osciloscópio Digital de Bancada FNIRSI 1014D 100MHz com Gerador de Sinais

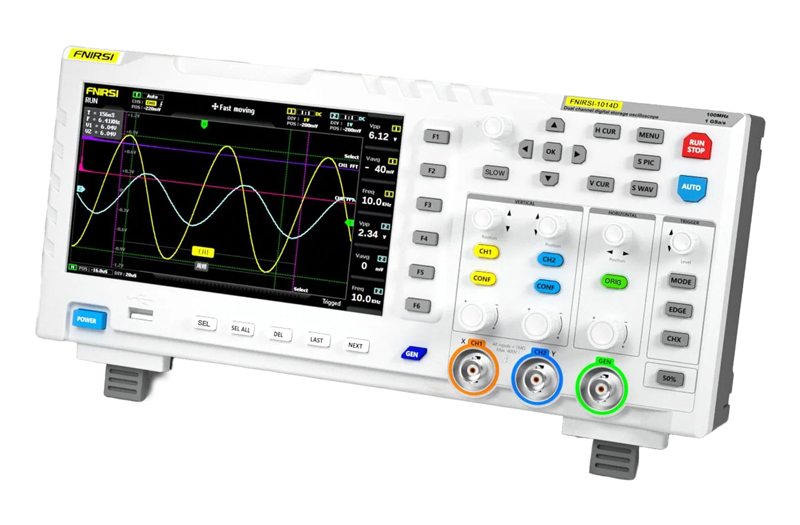

Gerador de Sinais DDS Embutido

14 Formas de onda + Sinal personalizado

• Sinais Básicos: Senoidal, Quadrada, Triangular, Dente de Serra e Dente de Serra invertido
• Sinais Especiais: Onda em Degraus, Meia-onda Retificada, Onda Completa Retificada, Exponencial, Logarítmica, Potência (Índice Duplo), Quadrada Aberta, Multitom (Áudio) e Pulso Sinc.

Função de Captura de Sinal (Saída Customizada): Permite recortar e capturar qualquer forma de onda exibida na tela do osciloscópio e reproduzi-la na saída do gerador de forma totalmente personalizada.

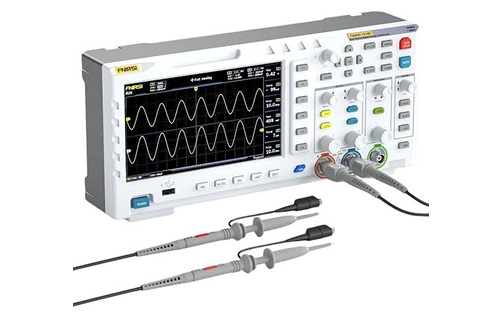

2 Canais Independentes

Equipado com dois canais de entrada com impedância de 1 MΩ, o aparelho permite medir e comparar dois sinais distintos simultaneamente. Essa capacidade de análise comparativa expande significativamente as aplicações na bancada em relação a osciloscópios monocanal, permitindo:

• Análise de Amplificadores: Comparação direta do sinal de entrada e de saída para avaliar o ganho (fator de amplificação), o nível de distorção e a resistência interna de saída.
• Análise de Fontes Chaveadas: Teste e verificação de sinais PWM complementares em circuitos de meia-ponte (Half-Bridge) e ponte completa (Full-Bridge).

Algoritmo Inteligente de Decodificação do Encoder

Nos osciloscópios de bancada convencionais, os encoders mecânicos (botões giratórios de ajuste) costumam apresentar mau contato por oxidação e desgaste após cerca de um ano de uso diário. Para eliminar essa falha crônica de hardware, o equipamento utiliza um algoritmo de decodificação digital exclusivo:

• Filtragem Digital de Ruído (Debounce Avançado): O sistema processa e limpa os pulsos lógicos do encoder via software, ignorando as leituras falsas criadas pelo desgaste mecânico.
• Tolerância a Encoders Danificados: Mesmo que o componente físico esteja severamente desgastado — em um nível que o tornaria inutilizável em um osciloscópio comum —, o algoritmo do 1014D interpreta a intenção de rotação com precisão.

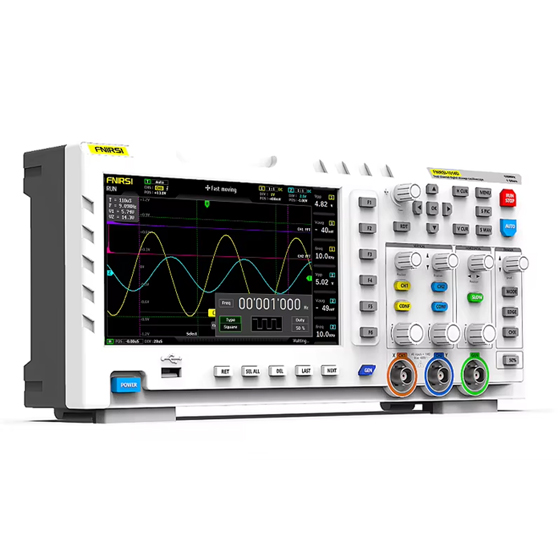

Proteção Inteligente Anti-Queima

Ambos os canais de entrada contam com um módulo de proteção contra alta tensão integrado, capaz de suportar até 400V de tensão na entrada. Com isso, não há risco de queimar o osciloscópio por engano caso você se esqueça de alternar a chave da ponta de prova para a posição 10X ao medir altas tensões.

Análise Visual Completa

O FNIRSI® 1014D suporta Figuras de Lissajous (modo X-Y para comparação de fase, amplitude e frequência) e Visualização FFT (estimativa de conteúdo harmônico), garantindo uma análise completa e assertiva do equipamento.

• Ajuste Automático (AUTO): Centraliza e ajusta a forma de onda na tela em apenas 2 segundos com trigger adaptativo (25%, 50% e 75%).

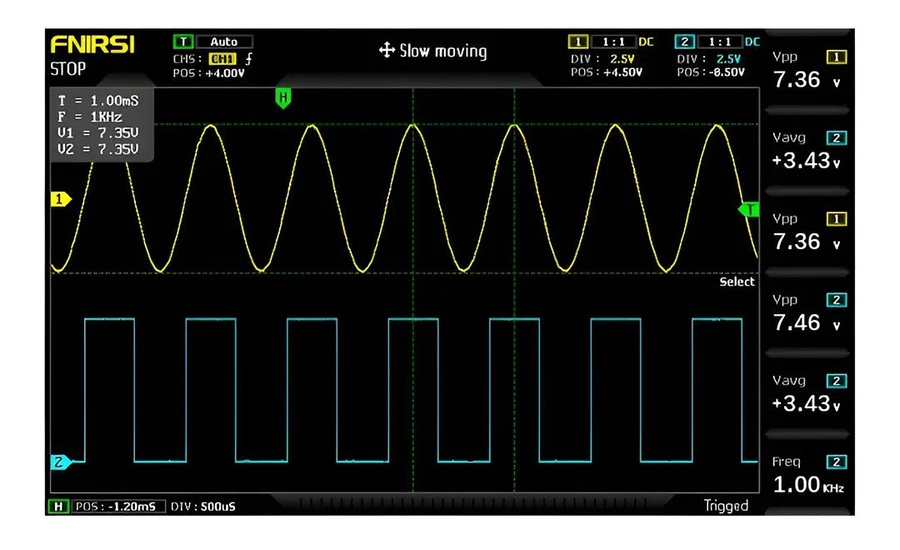

• Medição por Cursor: Leitura manual direta da tensão pico a pico (Vpp) e frequência, dispensando cálculos de escala do display.

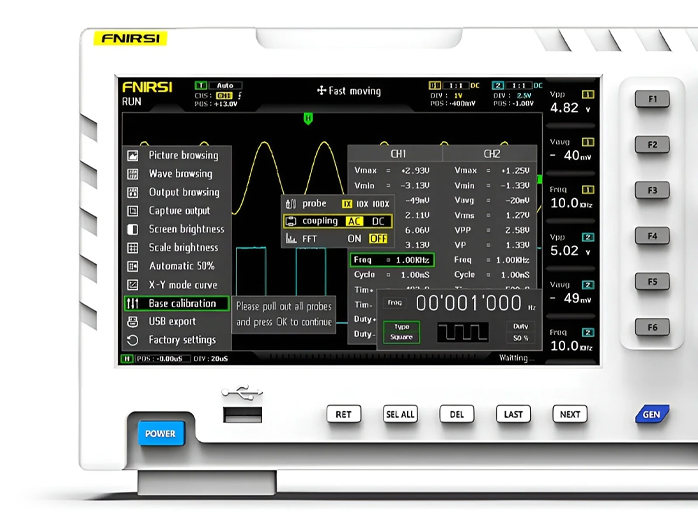

• Gerenciador de Arquivos: Permite visualização em miniaturas, zoom, deslocamento, medições secundárias e exclusão diretamente no aparelho.
