Osciloscópio de Bancada Hantek DSO2D15 150MHz 1GS/s 2 Canais
SKU#: OS033-0002| Especificações | |
|---|---|
| Largura de banda | 150MHz |
| Conteúdo da Embalagem | 1x Osciloscópio DSO2D15, 1x Cabo de Energia, 1x Sonda de Medição com Ponta de Prova, 1x Cabo USB, 2x Cabo Jacaré, 1x Manual de instrução |
| Voltagem máxima de entrada | 400V (Pico) |
9% OFF
ou até 10x de R$ 150,59
certificado SSL
no mesmo dia *
no Boleto ou Pix.
no cartão.
de garantia.
Especificações Técnicas
| Largura de banda | 150MHz | |
| Conteúdo da Embalagem | 1x Osciloscópio DSO2D15, 1x Cabo de Energia, 1x Sonda de Medição com Ponta de Prova, 1x Cabo USB, 2x Cabo Jacaré, 1x Manual de instrução | |
| Voltagem máxima de entrada | 400V (Pico) | |
| Profundidade de memória | 8Mpts | |
| Funções de Mediação | Pico a Pico, RMS, Média, Máximo, Mínimo | |
| Armazenagem interna | Capacidade para salvar formas de onda e configurações diretamente no dispositivo | |
| Sensibilidade Vertical | 2mV/div a 10V/div | |
| Quantidade de Canais | 2 | |
| Conectividade Osciloscópio | USB, LAN | |
| Taxa de Amostragem | 1GS/s | |
| Tipo de alimentação | 100-240V (50/60Hz) | |
| Marca do Produto | Hantek | |
| Resolução Vertical | 8Bits | |
| Modelo | DSO2D15 | |
| Modos trigger | Borda (Edge), Pulso (Pulse), Largura de Pulso (Width), Rampa (Slope), Alternado (Alternate) | |
| Garantia | 3 meses de garantia contra defeitos de fabricação | |
| Com tela touch | Não | |
| Tipo de osciloscópio | Digital | |
| Intervalo de tempo base | 2nS/div a 100S/div |
Descrição do Produto

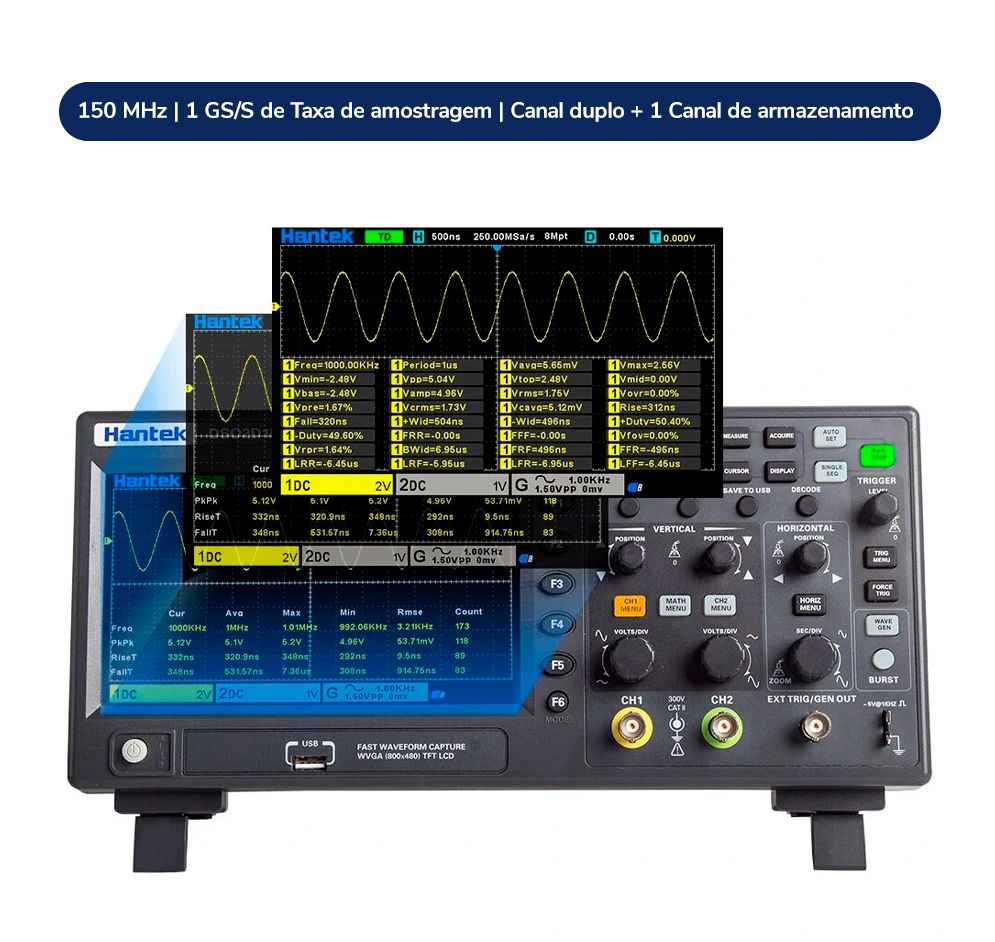

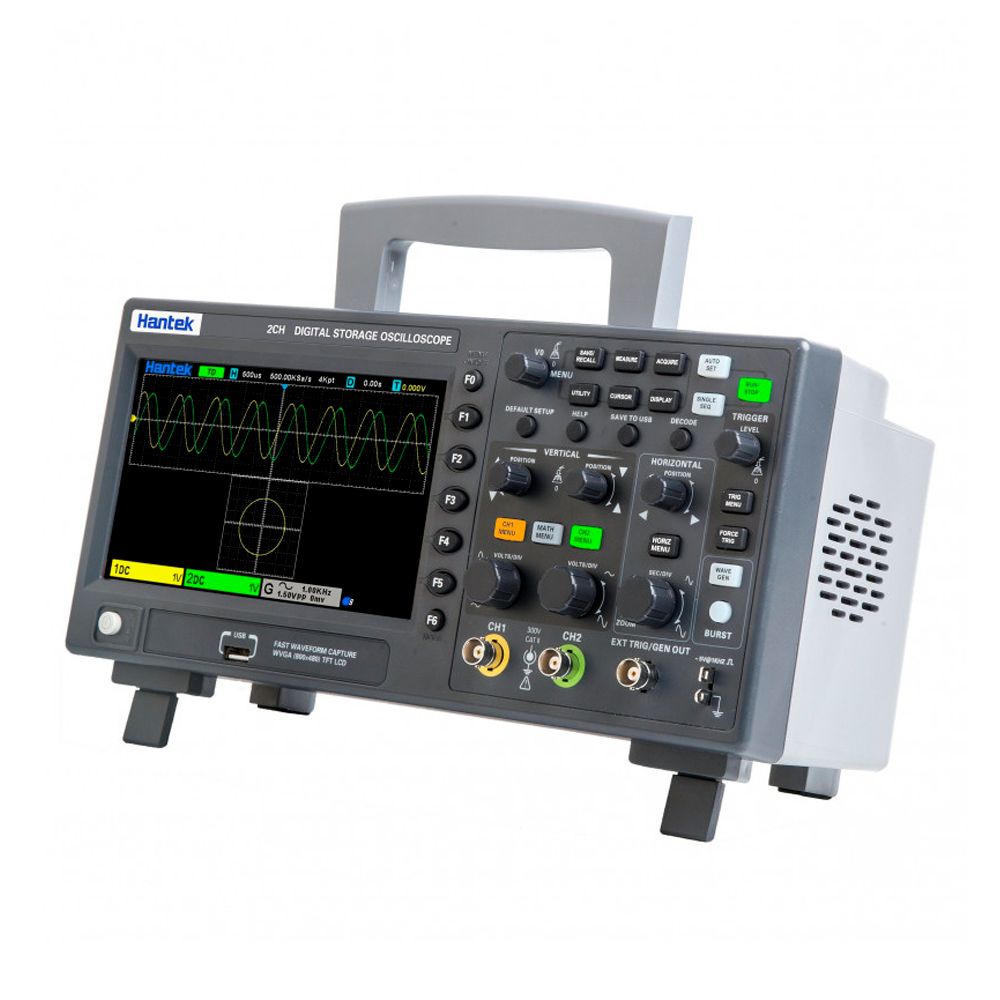

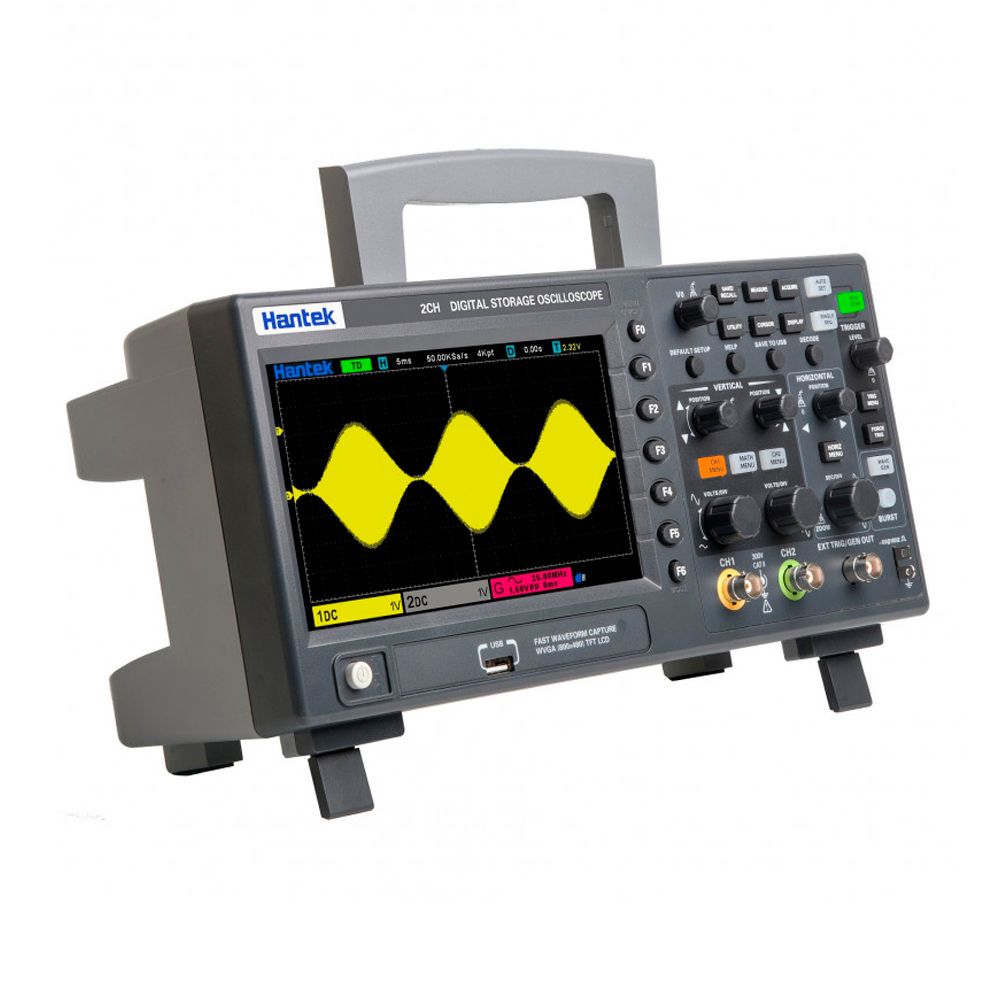

Osciloscópio de Bancada Hantek DSO2D15 150MHz 1GS/s 2 Canais
O Osciloscópio Hantek DSO2D15 é um osciloscópio digital robusto e versátil, projetado para atender às necessidades de análise de sinais em aplicações técnicas e educacionais. Com largura de banda de 150MHz, taxa de amostragem de 1GS/s e memória profunda de 8Mpts, ele oferece alta precisão e desempenho para capturar e analisar sinais complexos.
Equipado com 2 canais analógicos e um gerador de formas de onda integrado, o DSO2D15 é ideal para testes, simulações e diagnósticos em circuitos eletrônicos. Sua tela colorida de 7" proporciona uma visualização clara e detalhada das formas de onda, enquanto a interface intuitiva facilita a configuração e operação.
Características Principais
- Largura de Banda: 150MHz, ideal para sinais de alta frequência.
- Taxa de Amostragem: 1GS/s, garantindo alta resolução temporal.
- Profundidade de Memória: 8Mpts, permitindo capturar longas sequências de sinais com riqueza de detalhes.
- Canais: 2 canais analógicos para análise simultânea de múltiplos sinais.
- Gerador de Formas de Onda: Gera sinais padrão, como seno, quadrado e dente de serra, com frequência de até 25MHz.
- Tela: Display TFT colorido de 7" com resolução de 800 x 480 pixels.
- Funções de Medição: Pico a Pico, RMS, frequência, período, entre outros.
- Análise FFT: Transformada Rápida de Fourier para análise de espectro.

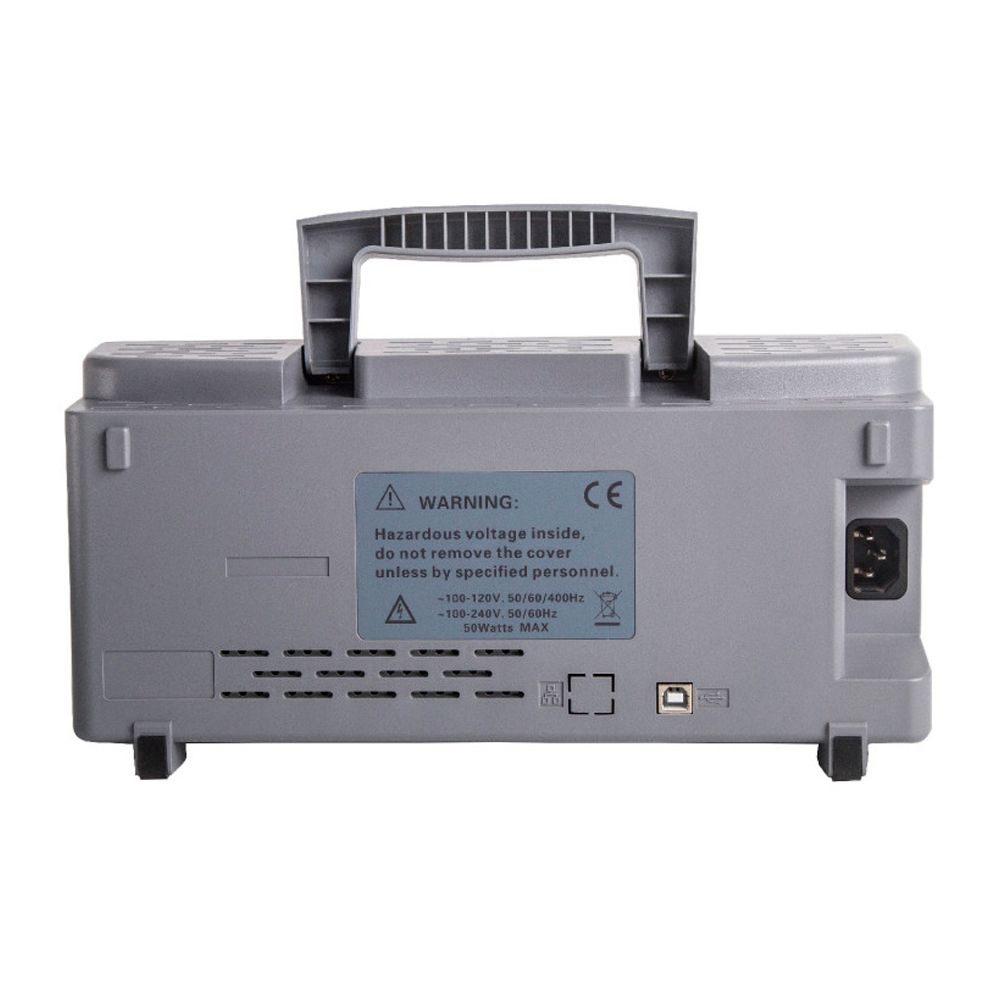

- Conectividade USB: Portas USB tipo B (conexão com PC) e tipo A (armazenamento externo).
Aplicações Ideais
- Desenvolvimento de Circuitos: Ideal para depuração e testes de protótipos
- Manutenção e Diagnósticos: Identifique falhas em equipamentos e circuitos
- Ensino e Pesquisa: Ferramenta prática para laboratórios educacionais e projetos acadêmicos
- Análise de Sinais: Útil para examinar sinais analógicos e digitais em detalhes
Modo de Uso
- Conexão Inicial: Ligue o equipamento à fonte de energia e conecte os cabos de prova aos canais desejados
- Configuração: Ajuste os parâmetros de escala vertical, tempo base e modo de trigger conforme o sinal a ser analisado
- Análise:Visualize as formas de onda na tela e utilize funções automáticas para medições precisas
- Armazenamento: Salve as configurações e formas de onda na memória interna ou em dispositivos USB
